Snapper PMA7482 - 48" Pro Deck Attachment, Series 2 48" Mower Deck Assembly Ersatzteile

48" Mower Deck Assembly PMA7482 - Snapper 48" Pro Deck Attachment, Series 2

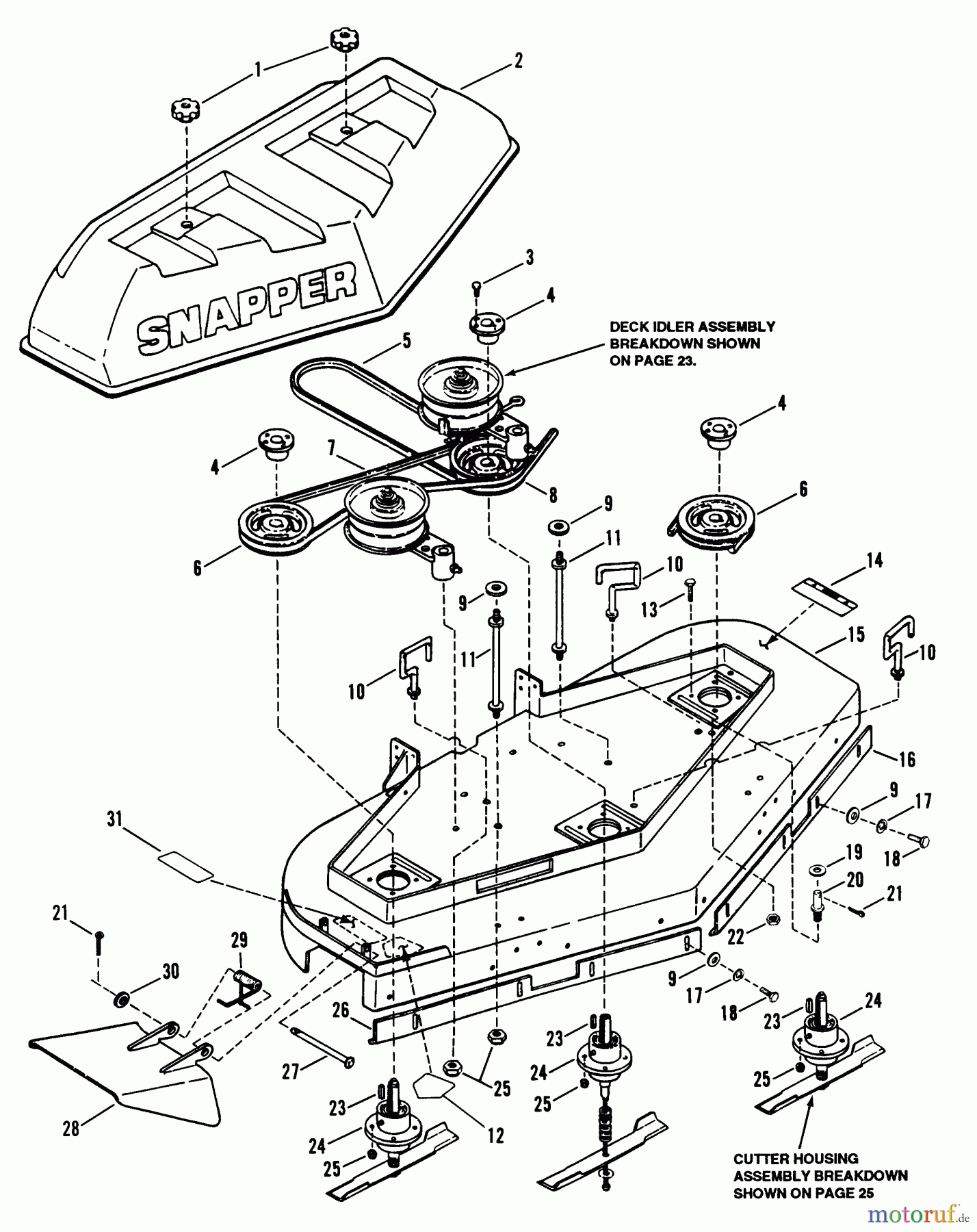

Hier finden Sie die Ersatzteilzeichnung für Snapper Mähdecks PMA7482 - Snapper 48" Pro Deck Attachment, Series 2 48" Mower Deck Assembly. Wählen Sie das benötigte Ersatzteil aus der Ersatzteilliste Ihres Snapper Gerätes aus und bestellen Sie einfach online. Viele Snapper Ersatzteile halten wir ständig in unserem Lager für Sie bereit.

BildNr	Artikel Nummer	Bezeichnung
1	BS703065	WINGKNOB, 5/16-18
2	BS7017874YP	(C) HOOD, 748 DECK
3	BS7090643YP	HHCS, 1/4C X7/8 GR5 Z
4	BS7023381YP	(C) BUSHING, TAPERLOC
5	BS7029907YP	(C) BELT, ENGINE TO 4
6	BS7017336YP	(C) PULLEY, 5.75 BTD
7	BS7019205YP	(C) BELT, B/B 48
8	BS7017337YP	(C) PULLEY, 5.75 BTD
9	BS7091047YP	(C) FW, .406X1.5X.12
10	BS7024285YP	BELT GUIDE, 748
10	BS7033417YP	(C) BELT GUIDE
11	BS7022890YP	(C) STUD, HOOD MOUNT
12	BS7013010SM	DECAL-DANGER, CUT FIN
13	BS703871	KOPFSCHRAUBE,3/8-16X1.25
14	BS7073647YP	(C) DECAL, CAUTION
15	BS7041571
16	BS7032957
17	BS703454	LOCKWASHER, SPLIT 3/8
18	BS7091086YP	SCHRAUBE, 3/8-16 X 3/4
19	BS703878	WASHER, FLAT
20	BS7015464YP	BOLZEN
20	BS7027899
21	BS7091313YP	SPLINT
22	BS703458	MUTTER, 3/8-24
23	BS7017033YP	(C) KEY, SQUARE, 1/4X
24	BS7052457YP	(C) CUTTER HOUSING AS
25	BS703117	MUTTER
26	BS7032958
27	BS7024124YP	(C) ROD, CHUTE PIVOT
28	BS7040659YP	(C) WELD, DEFLECTOR ,
29	BS7027950YP	SPRING, CHUTE
30	BS703350	U-SCHEIBE, 5/16
31	BS7022522YP	(C) DECAL, WARNING
