> Mäher > Elektro > Schiebe bis 38 cm > Esprit > Esprit 36 E ( 2003 / 4906680-A ) > Achse, Räder, Höhenverstellung (4906680a-2003-3)

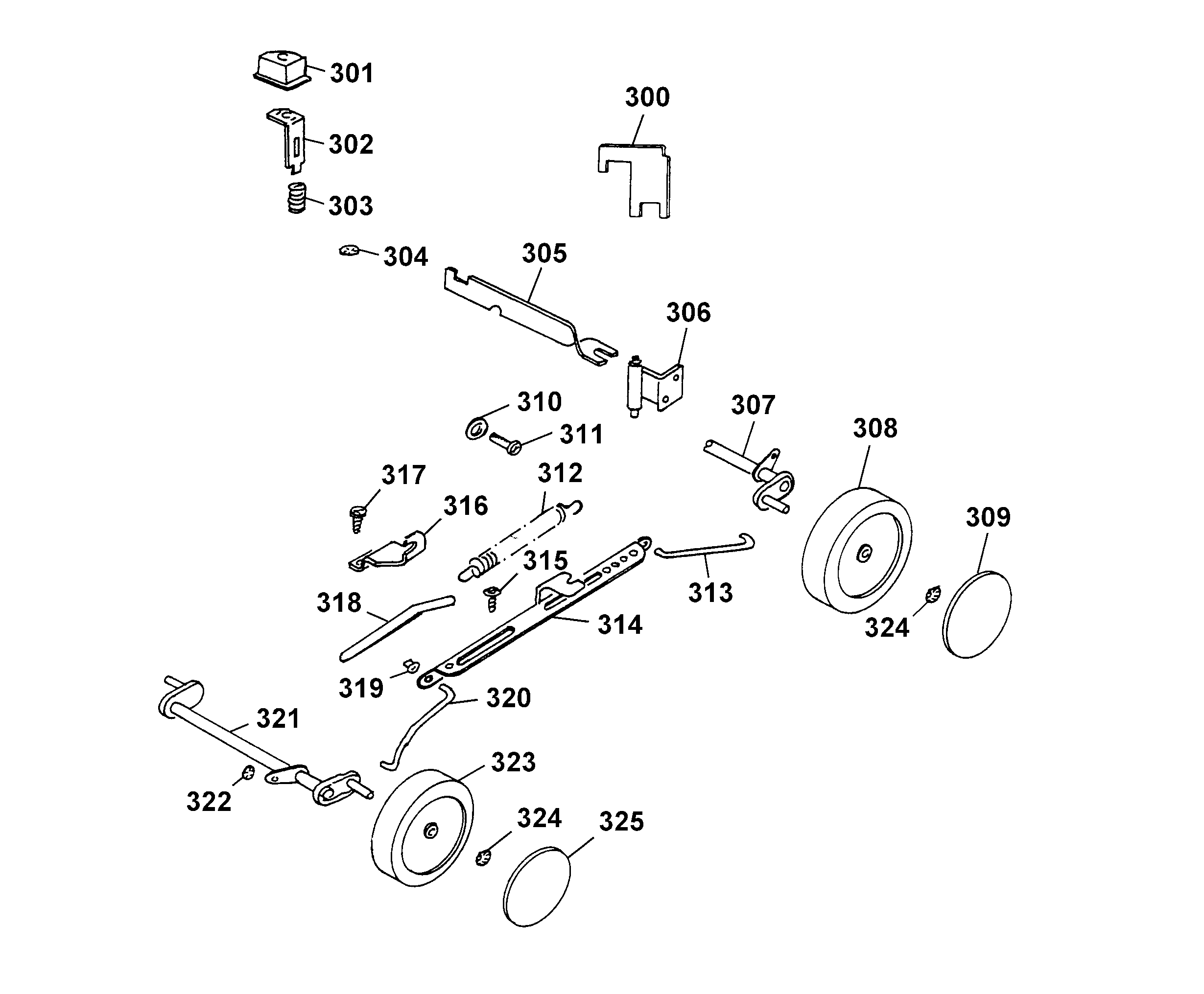

Ersatzteillisten für Wolf Mäher Achse, Räder, Höhenverstellung (4906680a-2003-3)




Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
300Verschlußplatte4936 312
301Knopf4936 317
302Verstellhebel4936 509
303Feder4740 207
304Wellensicherung0020 699
305Kipphebel4936 508
306Führung4936 025
307Achse hinten4936 013
308Laufrad 0 170 mm4916 501
309Deckel Ø 170 mm4936 535
310Scheibe A 5,3 DIN 90210017 287
311Linsenschraube M 5x120012 864
312Feder4936 218
313Schubstange hinten4936 224
314Verbindungsstange4936 014
315Schraube0012 898
316Stützwinkel4936 222
317PT-Schraube0012 625
318Höhenanzeiger4936 503
319Hutclip3575 503
320Schubstange vorne4936 225
***Verbindungsstange kpl. Bild 10-134936 015
321Achse vorne4936 012
322Wellensicherung0020 694
323Laufrad Ø 150 mm4916 500
324Schnellbefestiger 120020 698
325Deckel Ø 150 mm4936 525
