Ersatzteillisten für Wolf Vertikutierer / Lüfter / Aerifizierer Einzelteil-Liste (3586081b-2000-2)


Ersatzteilliste 1
Ersatzteilliste 2
Ersatzteilliste 3


Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
4Handrad3568 011
6PT-Schraube0012 880
10Gewindestift mit Stoppmutter3586 016
27WOLF-Garten Marke0051 145
51Heckklappe3568 325
52Rundstab3568 208
53Schenkelfeder3585 115
54Sicherheitsetikett/Pictogramm3586 226
55Schraube0012 941
120Isolator3588 209
145Trockenfilter kpl.2053 051
146Vorfilter2053 100
147Filterpatrone2053 101
148Massekabel3586 206
149Kerzenstecker1015 300
150Schutzkappe1015 301
151Motor FA 76 D2055 000
153Schraube Tuf-Lok M6x140010 892
154Zahnriemenscheibe3588 511
155Zahnriemen0039 005
156Anschlußstück3588 204
157Paßfeder0028 766
1586-kt.-Schraube M 8x500010 392
159Scheibe 8,4x30x2,50017 099
1606kt.-Mutter0016 312
161Berührungsschutz3588 212
162Federring0017 907
163Schraube0015 655
165Klappferrit4933 105
***Messersatz UV-EV3568 081
***Vertikutierwalze kpl.3586 040
***Kugellager ( / Rad) zu Pos. 252 b6340 516
302Achse hinten3568 065
303Verbindungsstange3568 131
304SL-Sicherung0020 981
305Verbindungsstange3568 120
346Leitblech3585 121
352Buchse3568 117
411Isolierlasche3568 111
***Beiblatt zu Schalter 3586 0523586 217
***Gebrauchsanweisung0054 049
***Fangkorb TK-UV4665 000

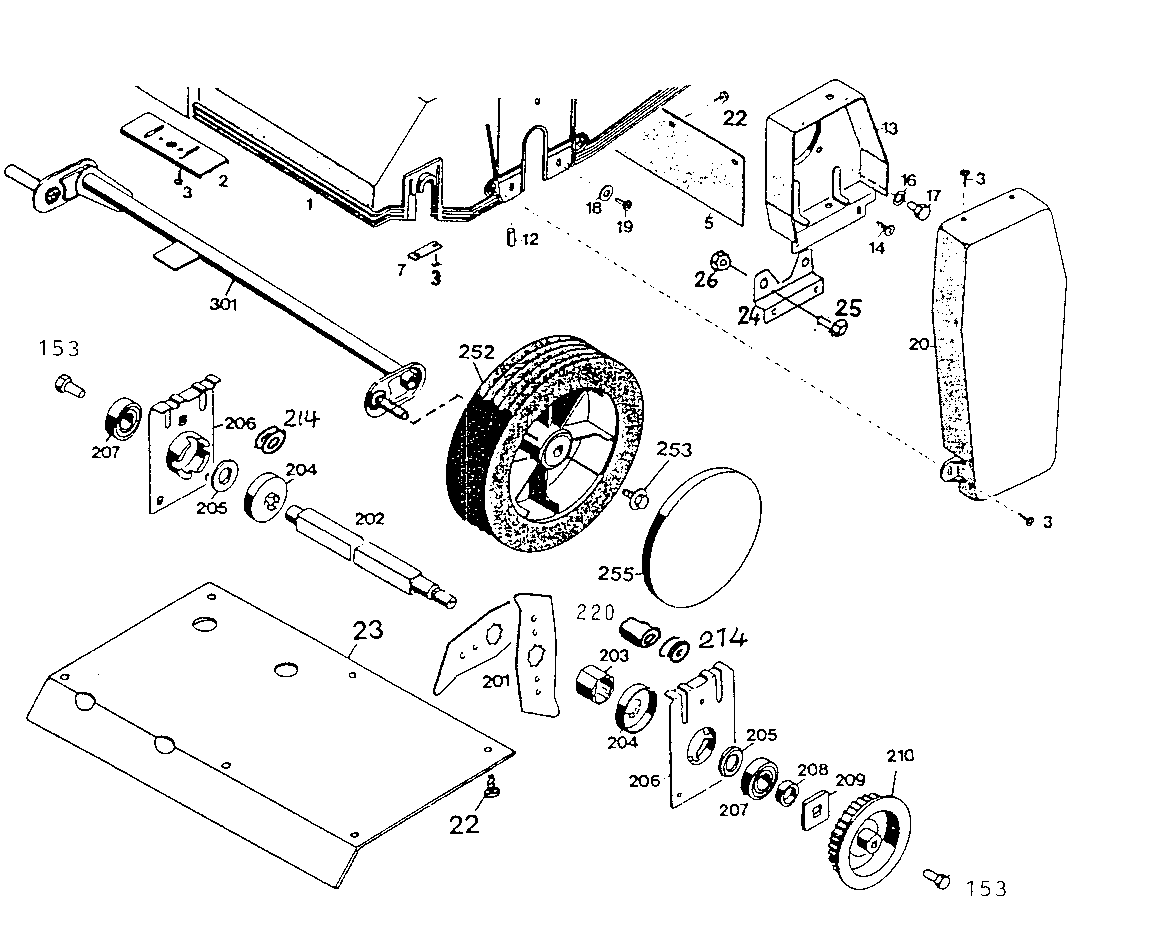

Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
1Chassis3568 320
2Verstärkungsblech3568 010
3PT- Schraube KA 50x140012 632
5Gummiplatte3568 206
7Achsschelle3568 505
12Isolator3568 209
13Stützkonsole3588 211
14Schraube0012 890
16Federring A 80017 909
176-kt.-Schraube M 8xx120010 384
18Scheibe A 6,40017 289
19Schraube0012 874
20Riemenabdeckung3568 303
22PT-Schraube0012 880
23Schutzblech3568 112
24Konsole3568 113
25Spiralschraube0010 893
266-kt.-Mutter0016 353
201Messer3568 400
202Vertikutierwelle3568 507
203Distanzbuchse3585 510
204Wickelschutz3568 509
205Druckring3568 512
206Lagerschale3568 017
207Kugellager0023 148
208Distanzbuchse3576 406
209Mitnehmer3576 407
210Riemenscheibe3576 515
214Ausgleichsscheibe3586 110
220Distanzbuchse3586 501
252Laufrad Ø 200 mm4940 041
253Spiralschraube0010 893
255Deckel Ø 200 mm4961 525
301Achse vorne3568 063

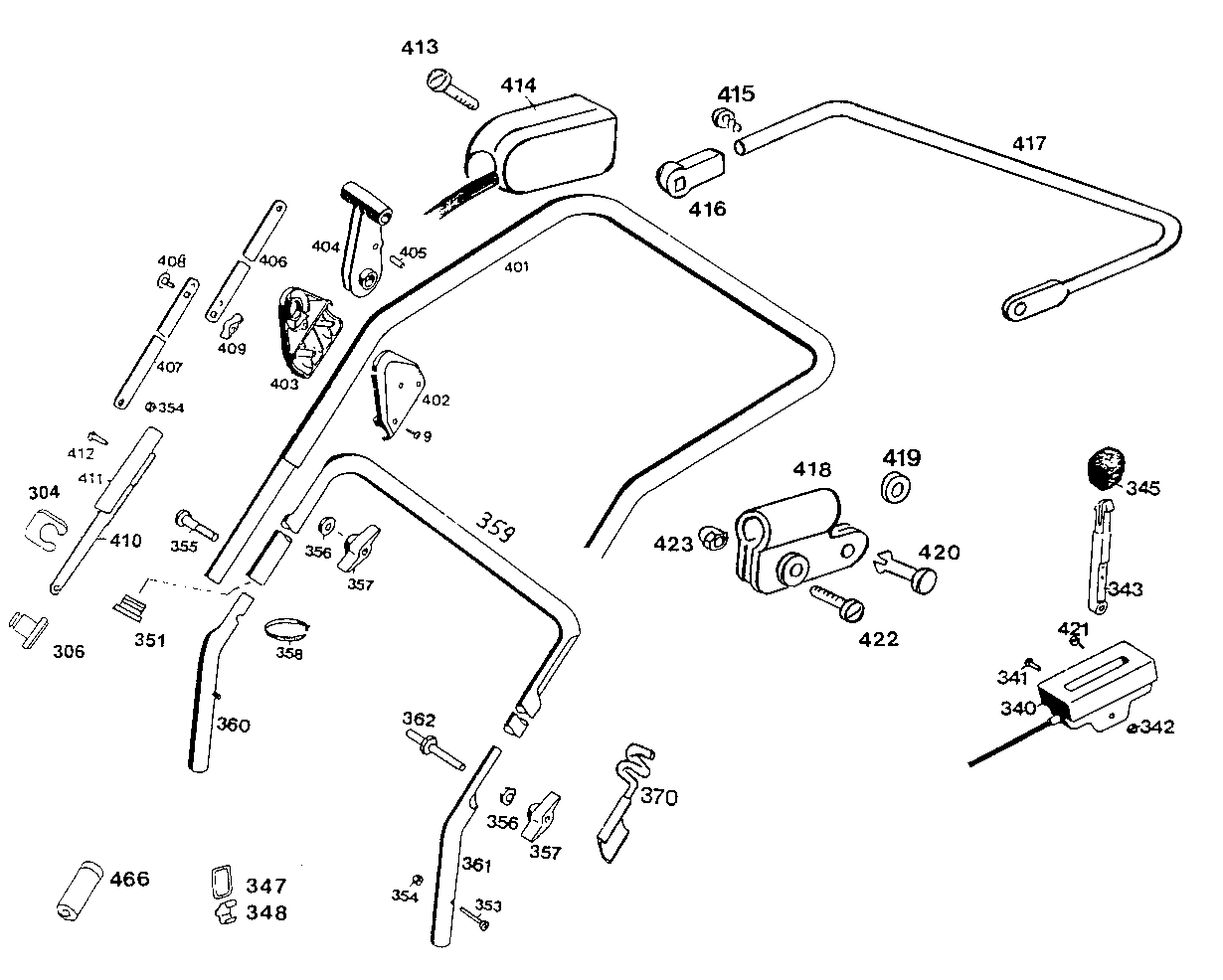

Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
9PT-Schraube0012 880
306Bundbolzen3568 524
340Schaltgehäuse m. Bowdenzug u. Bild Nr. 341-3433586 055
341Schraube0012 244
3426kt.-Mutter0016 310
343Schalthebel4720 101
345Knopf4180 115
347Schlaufe6340 314
348Klammer6340 312
351Lamellenstopfen3568 101
353Linsenschraube M 5x400012 867
3546kt.-Mutter0016 310
355Halbrundschraube M 8x450013 523
356Hohlscheibe0017 275
357Flügelmutter (2x)0016 718
358Kabelband4330 228
359Griffunterteil3585 029
360Rohrstück rechts3585 127
361Rohrstück links3585 125
362Bolzen3568 520
370Seilführung6340 014
401Griffoberteil3586 020
401Griffoberteil ab Serie-Nr. B-26899 Intern.3586 022
401Griffoberteil ab Serie-Nr. B-26899 Intern.3586 022
402Stellgehäuse, links3632 102
403Stellgehäuse, rechts3632 103
404Stellhebel3568 104
405Rastbolzen3568 213
406Zugstange oben3568 018
407Zugstange3568 132
408Flachrundschraube M 6x160013 640
409Flügelmutter M63568 308
410Zugstange unten3568 134
412Linsenschraube M 5x120012 864
413PT-Schraube0012 625
414Kurzschlußschalter3586 051
414Kurzschlußschalter ab Serie B-26899 Intern.3586 052
414Kurzschlußschalter ab Serie B-26899 Intern.3586 052
415Schraube0015 652
416Lager4940 105
417Schaltbügel4940 107
418Schelle4720 105
419Distanzscheibe4240 205
420Bolzen4720 109
421Schraube0012 886
422Zylinderschraube0012 211
423Hutmutter0016 641
466Verschlußkappe6340 125
