Echo SHC-2401 - Shaft Hedge Trimmer (Type 1E) Crankcase, Engine, Fan Case Ersatzteile

Crankcase, Engine, Fan Case SHC-2401 - Echo Shaft Hedge Trimmer (Type 1E)

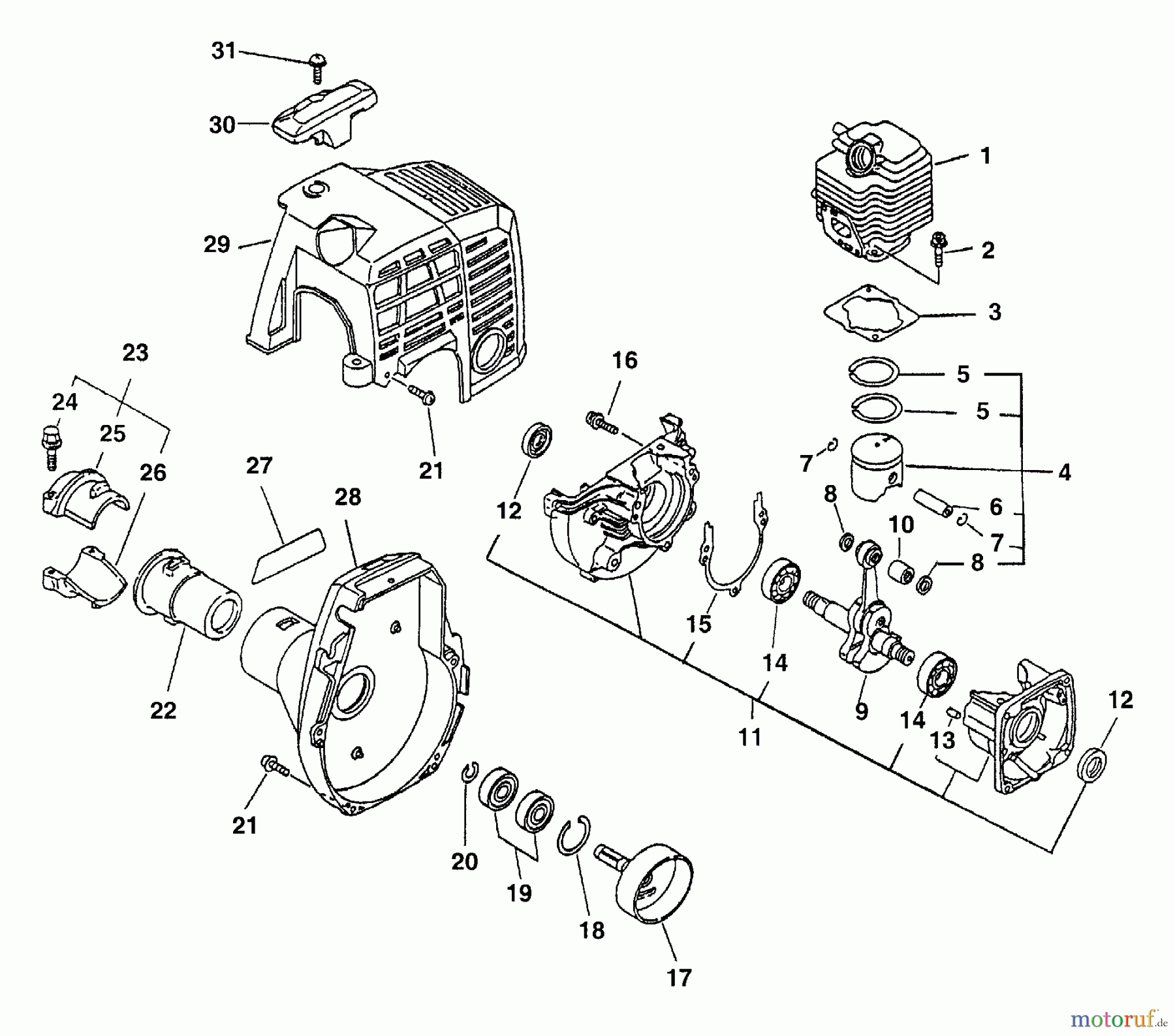

Hier finden Sie die Ersatzteilzeichnung für Echo Heckenscheren SHC-2401 - Echo Shaft Hedge Trimmer (Type 1E) Crankcase, Engine, Fan Case. Wählen Sie das benötigte Ersatzteil aus der Ersatzteilliste Ihres Echo Gerätes aus und bestellen Sie einfach online. Viele Echo Ersatzteile halten wir ständig in unserem Lager für Sie bereit.

BildNr	Artikel Nummer	Bezeichnung
1	16-101003-08960	Zylinder mit Kolben HCA-2400/
2	16-900162-05022	Schraube CS-3500,-3501,SRM-
3	16-101010-44332	Fußdichtung (Papier) SRM-2010/
4	16-100000-52130	Kolben kpl. SRM-2450 ES-2000
5	16-100011-09560	Kolbenring
6	16-100013-11520	Kolbenbolzen SHR-170SI/T-226
7	16-100015-04630	Sicherungsring(Eisen) CS-2600/
8	16-100014-11520	Distanzring(Eisen) SHR-170Si/
9	16	16
10	16-V553-000010	Nadellager CS-2600
11	16	16
12	16-100212-42031	Simmerring/T-226 PB-2400/SRM-
13	16-V622-000020	Stift
14	16-94035-36201	Kugellager EA-410/SHR-170SI
15	16	16
16	16-900162-05028	Schraube SHR-170SI/PB-250/T-
17	16-175005-48931	Kupplungstrommel HCA-2400/2410
18	16-900702-00028	Seegerring, innen, 28mm
19	169405106001
20	16-900701-00012	Seegerring außen 12mm
21	16-900163-04016	Schraube
22	16-610910-55230	Gummilager HCA-2400/2410
23	16-610903-55230	Gestängehalterung SRM-2100SB
24	16-900142-05025	Schraube HCA-2400, PAS-2400,
25	16-610922-27432	Halter HCA-2410
26	16-A575-000100	Halterung unten, Gestänge,
27	16X503000790
28	16-101503-52131	Kupplungsgehäuse HCA-2410
29	16-101514-48930	Zyl.Abdeckung HCA-2400/HCA-
30	16-159912-54130	Zylinderschutz HCA-2400
31	16-900238-05016	Schraube 5*16
	16SB1027
	1688900021460
	16-101010-44332	Fußdichtung (Papier) SRM-2010/
	16	16
	16-130016-42031	Dichtung(Papier)
	16-V103-001360	Dichtung, Ansaugleitung SHR-
	16-130010-05960	Dichtung
	16-145866-42031	Dichtung HC-2410/SRM-250/GT-
	16-V104-000160	Dichtung, Auspuff PB-2400, GT-
	16-610414-21460	Gehäusedichtung Hochentaster
